ШУОТ: что это такое и для чего необходимо?
Шкафы управления оперативным током (ШУОТ) — это ключевые компоненты в системах электроснабжения, обеспечивающие бесперебойное питание для вторичных устройств и критически важных систем на производстве и в инфраструктуре. Эти устройства играют жизненно важную роль в поддержании стабильности работы таких систем, как релейная защита, автоматика и сигнализация. В этой статье мы рассмотрим, что такое ШУОТ, как они работают и как выбрать подходящий шкаф управления оперативным током для вашего предприятия.
Что такое ШУОТ и для чего он необходим?
Шкафы управления оперативным током (ШУОТ) — это устройства, предназначенные для обеспечения постоянного питания важных электрических цепей, которые не должны зависеть от основных источников энергии. Такие цепи включают системы релейной защиты и автоматики (РЗА), сигнализацию, аппаратуру дистанционного управления, а также устройства аварийного питания. В случае отказа основного источника тока или при коротком замыкании, ШУОТ продолжает обеспечивать надежное питание этих систем, что крайне важно для безопасности производственных процессов.
ШУОТ представляет собой сложное устройство, включающее аккумуляторные батареи, системы контроля и управления, а также защитные механизмы для предотвращения аварийных ситуаций. По сути, он является миниатюрной электростанцией, способной обеспечить автономную работу системы на длительный срок в случае отключения питания.

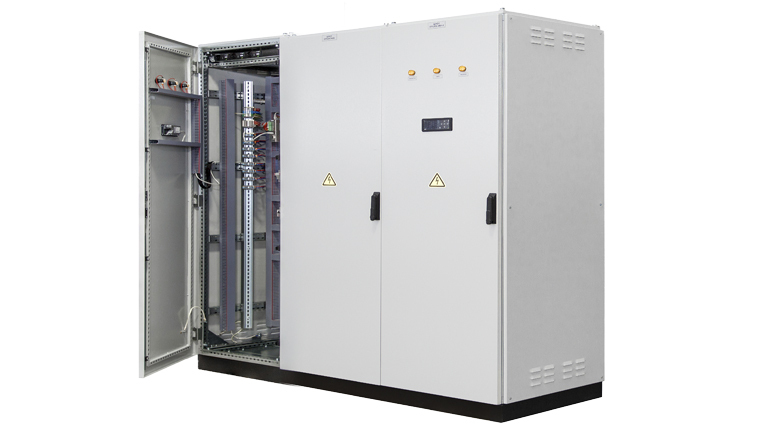

Шкафы управления оперативным током: конструкция и принцип работы
ШУОТ состоит из нескольких ключевых элементов:
Конструкция шкафа позволяет подключать его к основной и резервной сети, что обеспечивает непрерывность работы при сбоях. При выходе напряжения основной сети за пределы допустимого, ШУОТ автоматически переключается на резервное питание. Если и резервная сеть отключается, питание обеспечивается от аккумуляторов.
Кроме того, конструкция ШУОТ предусматривает вертикальное размещение, что позволяет удобно подводить внешние кабели сверху. Шкафы часто имеют антикоррозионное покрытие для защиты металлических деталей и обеспечивают воздушное принудительное охлаждение.
Как выбрать ШУОТ: советы и рекомендации
При выборе шкафа управления оперативным током важно учитывать несколько ключевых факторов:
Шкафы управления оперативным током от компании «Связь инжиниринг» могут быть оснащены дополнительными функциями, такими как параллельная работа двух источников питания, защита от перегрева и возможность работы в сложных климатических условиях.
ШУОТ: норма и безопасность эксплуатации
ШУОТ должен соответствовать определенным стандартам и нормативам, что обеспечит их безопасную эксплуатацию. Одним из важных требований является точность поддержания выходного напряжения на аккумуляторных батареях. Например, у шкафов управления оперативным током от «Связь инжиниринг» эта точность составляет не хуже ±1%, что гарантирует стабильную работу подключенных устройств.
Кроме того, устройства имеют функции защиты от несанкционированного доступа и обеспечивают полный мониторинг состояния работы всех систем через дисплей и клавиатуру, что позволяет оператору быстро реагировать на возможные аварийные ситуации.
Электроника ШУОТ: новые технологии и возможности
Ранее шкафы управления оперативным током использовали только электромагнитные реле, что ограничивало их функциональность. Современные ШУОТ оснащены цифровыми контроллерами, которые позволяют не только выполнять защитные функции, но и значительно расширяют возможности мониторинга и управления системой.
Контроллеры в современных ШУОТ, как, например, устройства от «Связь инжиниринг», оснащены графическими OLED-дисплеями и светодиодами, отображающими важную информацию о состоянии всех компонентов системы. Они позволяют оператору следить за:
Заключение
Шкафы управления оперативным током — это незаменимые устройства для обеспечения надежности и безопасности электрических систем на производственных объектах и в энергетической инфраструктуре. Они обеспечивают бесперебойное питание для ключевых систем, таких как релейная защита, автоматика и сигнализация, и позволяют поддерживать нормальную работу предприятия в условиях перебоев с основным электроснабжением. Правильный выбор и эксплуатация ШУОТ значительно повышают эффективность работы и предотвращают возможные аварии.
Шкафы управления оперативным током (ШУОТ) — это ключевые компоненты в системах электроснабжения, обеспечивающие бесперебойное питание для вторичных устройств и критически важных систем на производстве и в инфраструктуре. Эти устройства играют жизненно важную роль в поддержании стабильности работы таких систем, как релейная защита, автоматика и сигнализация. В этой статье мы рассмотрим, что такое ШУОТ, как они работают и как выбрать подходящий шкаф управления оперативным током для вашего предприятия.
Что такое ШУОТ и для чего он необходим?
Шкафы управления оперативным током (ШУОТ) — это устройства, предназначенные для обеспечения постоянного питания важных электрических цепей, которые не должны зависеть от основных источников энергии. Такие цепи включают системы релейной защиты и автоматики (РЗА), сигнализацию, аппаратуру дистанционного управления, а также устройства аварийного питания. В случае отказа основного источника тока или при коротком замыкании, ШУОТ продолжает обеспечивать надежное питание этих систем, что крайне важно для безопасности производственных процессов.
ШУОТ представляет собой сложное устройство, включающее аккумуляторные батареи, системы контроля и управления, а также защитные механизмы для предотвращения аварийных ситуаций. По сути, он является миниатюрной электростанцией, способной обеспечить автономную работу системы на длительный срок в случае отключения питания.
Шкафы управления оперативным током: конструкция и принцип работы
ШУОТ состоит из нескольких ключевых элементов:
- Шкаф подзарядного устройства (ПЗУ), который включает два высокочастотных преобразователя энергии с микропроцессорными системами контроля. Эти преобразователи выпрямляют и стабилизируют напряжение, а также обеспечивают зарядку аккумуляторных батарей.
- Комплект аккумуляторных батарей, которые играют важную роль в сглаживании пульсации выпрямленного напряжения и обеспечивают питание при перебоях в электроснабжении.
Конструкция шкафа позволяет подключать его к основной и резервной сети, что обеспечивает непрерывность работы при сбоях. При выходе напряжения основной сети за пределы допустимого, ШУОТ автоматически переключается на резервное питание. Если и резервная сеть отключается, питание обеспечивается от аккумуляторов.
Кроме того, конструкция ШУОТ предусматривает вертикальное размещение, что позволяет удобно подводить внешние кабели сверху. Шкафы часто имеют антикоррозионное покрытие для защиты металлических деталей и обеспечивают воздушное принудительное охлаждение.
Как выбрать ШУОТ: советы и рекомендации
При выборе шкафа управления оперативным током важно учитывать несколько ключевых факторов:
- Номинальное входное напряжение. Шкафы могут быть рассчитаны на питание от сети 220 В или 380 В. Выбор зависит от особенностей электрической сети вашего предприятия.
- Емкость аккумуляторных батарей. Чем больше емкость, тем дольше будет работать система при отсутствии внешнего питания. Емкость аккумуляторов следует выбирать в зависимости от требуемого времени работы устройств в автономном режиме.
- Количество и тип отходящих линий (фидеров). Это определяет количество устройств, которые могут быть подключены к ШУОТ.
- Тип и ток автоматических выключателей. Эти параметры важны для защиты от перегрузок и коротких замыканий.
Шкафы управления оперативным током от компании «Связь инжиниринг» могут быть оснащены дополнительными функциями, такими как параллельная работа двух источников питания, защита от перегрева и возможность работы в сложных климатических условиях.
ШУОТ: норма и безопасность эксплуатации
ШУОТ должен соответствовать определенным стандартам и нормативам, что обеспечит их безопасную эксплуатацию. Одним из важных требований является точность поддержания выходного напряжения на аккумуляторных батареях. Например, у шкафов управления оперативным током от «Связь инжиниринг» эта точность составляет не хуже ±1%, что гарантирует стабильную работу подключенных устройств.
Кроме того, устройства имеют функции защиты от несанкционированного доступа и обеспечивают полный мониторинг состояния работы всех систем через дисплей и клавиатуру, что позволяет оператору быстро реагировать на возможные аварийные ситуации.
Электроника ШУОТ: новые технологии и возможности
Ранее шкафы управления оперативным током использовали только электромагнитные реле, что ограничивало их функциональность. Современные ШУОТ оснащены цифровыми контроллерами, которые позволяют не только выполнять защитные функции, но и значительно расширяют возможности мониторинга и управления системой.
Контроллеры в современных ШУОТ, как, например, устройства от «Связь инжиниринг», оснащены графическими OLED-дисплеями и светодиодами, отображающими важную информацию о состоянии всех компонентов системы. Они позволяют оператору следить за:
- состоянием выпрямителей,
- уровнями тока и напряжения,
- состоянием аккумуляторных батарей,
- типами аварийных сообщений.
Заключение
Шкафы управления оперативным током — это незаменимые устройства для обеспечения надежности и безопасности электрических систем на производственных объектах и в энергетической инфраструктуре. Они обеспечивают бесперебойное питание для ключевых систем, таких как релейная защита, автоматика и сигнализация, и позволяют поддерживать нормальную работу предприятия в условиях перебоев с основным электроснабжением. Правильный выбор и эксплуатация ШУОТ значительно повышают эффективность работы и предотвращают возможные аварии.
